Ishikawa-Diagramme zur 4M-Ursachenanalyse

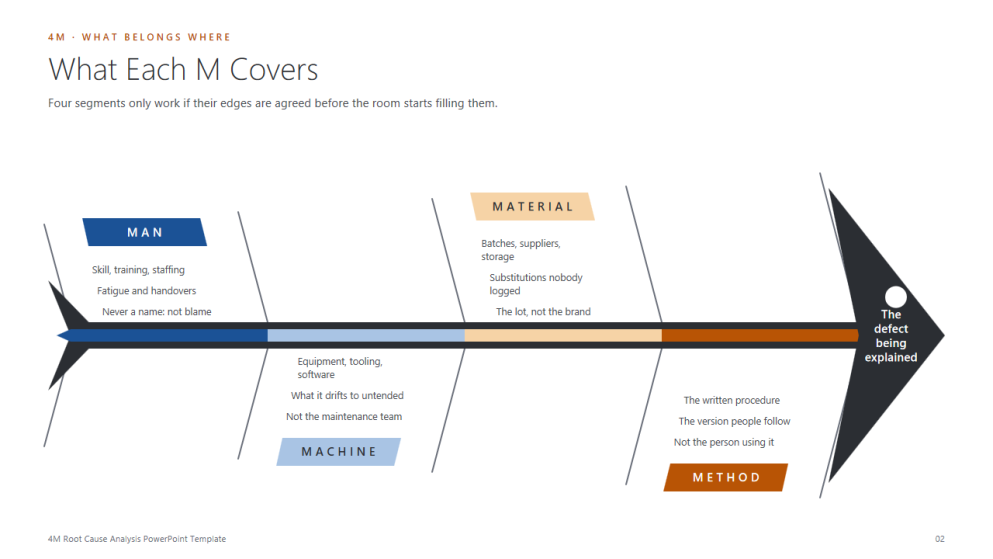

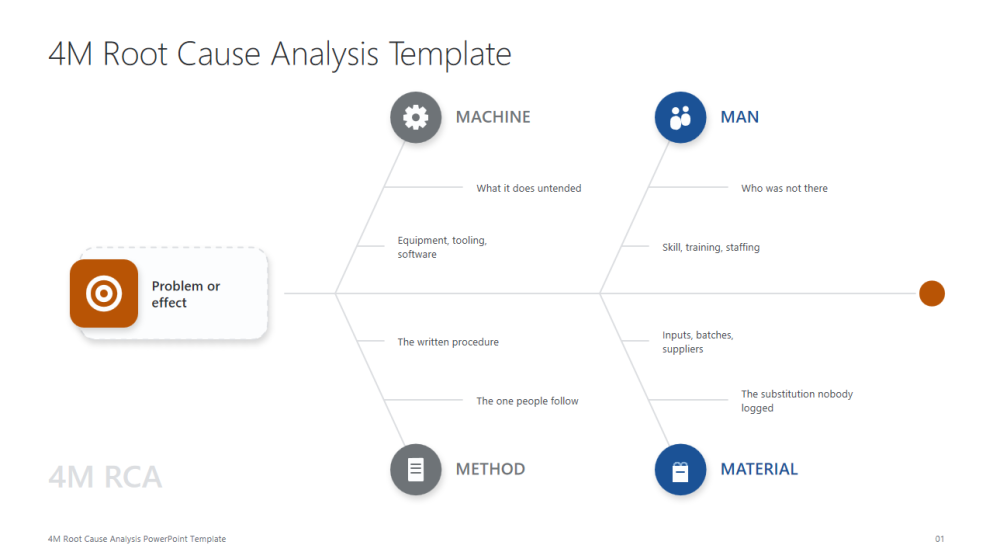

Kennen Sie die 4M-Ursachenanalyse? Sie ist eine Methode, mit der sich potenzielle Ursachen in vier zentrale betriebliche Kategorien gliedern lassen. Zur Veranschaulichung eignet sich ein Fischgrätendiagramm, das die Kategorien wie Mensch, Maschine, Material und Methode sowie weitere spezifische Gründe darstellt. Hier finden Sie einige Diagrammvorlagen für 4M-Fischgräten, die Sie in Ihrer Präsentation verwenden können. Diese 8 Vorlagen haben unterschiedliche Formen, und die Anzahl der Verästelungen variiert. So können Sie diejenige auswählen, die am besten zu Ihrer Situation passt.

Für Einsteiger ist das Gestalten eines Fischgrätendiagramms zur Ursachenanalyse nicht ganz einfach. Nutzen Sie daher Vorlagen! Diese Vorlagen sind außerdem anpassbar – Sie können Farben, Größe und Verästelungen je nach Anforderungen ändern.

• Hier sind 8 Fischgräten-Diagrammvorlagen für die 4M-Ursachenanalyse.

• Lässt sich in AiPPT, Google Slides, PowerPoint, Keynote und Canva bearbeiten.

• Alle Vorlagen sind beim Download in einem 80,8-KB-Dateipaket enthalten.

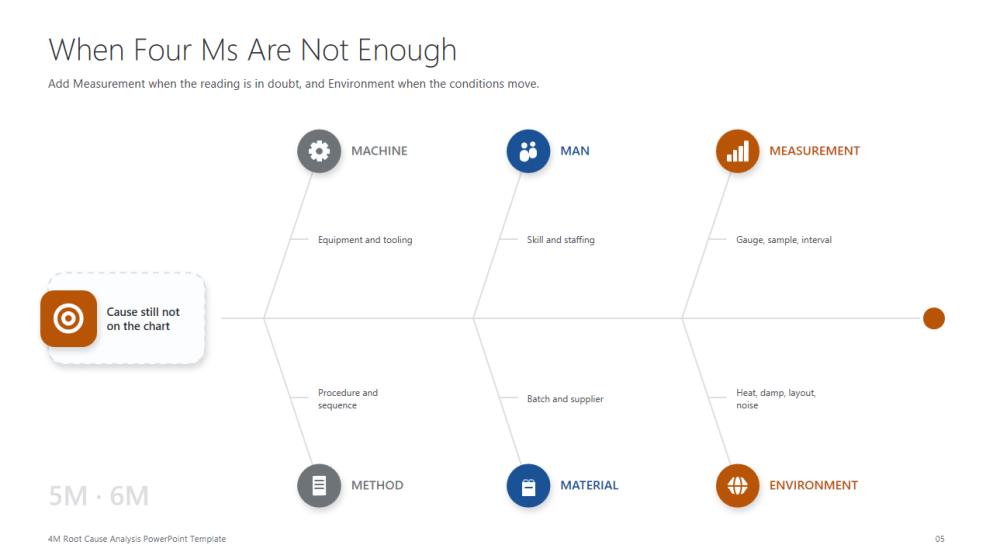

• Enthält 4- und 6-ästige Diagramme mit abstrakten und konkreten Fischgrätenformen.

• Eingebaute visuelle Hierarchie hebt zentrale Erkenntnisse hervor.

• Deutlich abgegrenzte visuelle Segmente gruppieren die 4 Ms logisch.
